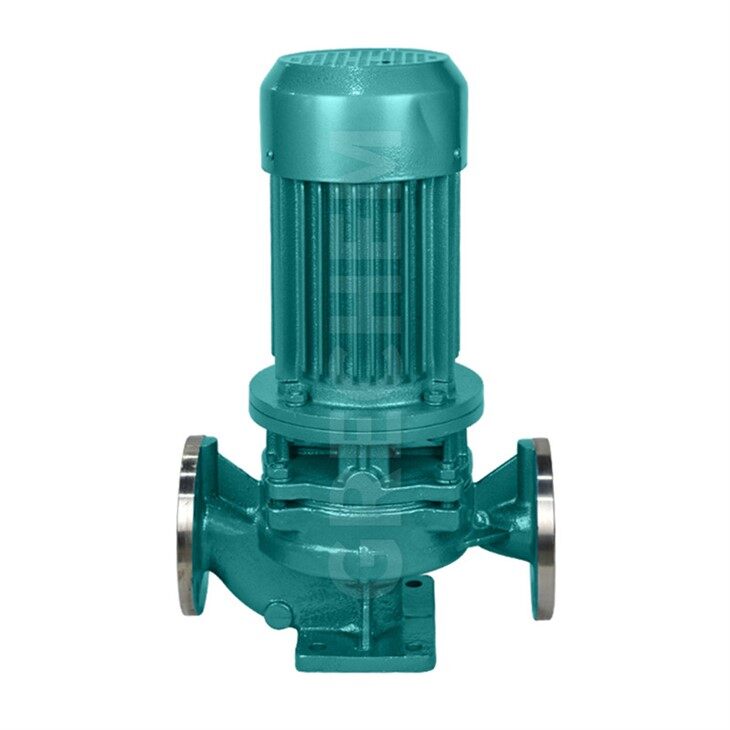

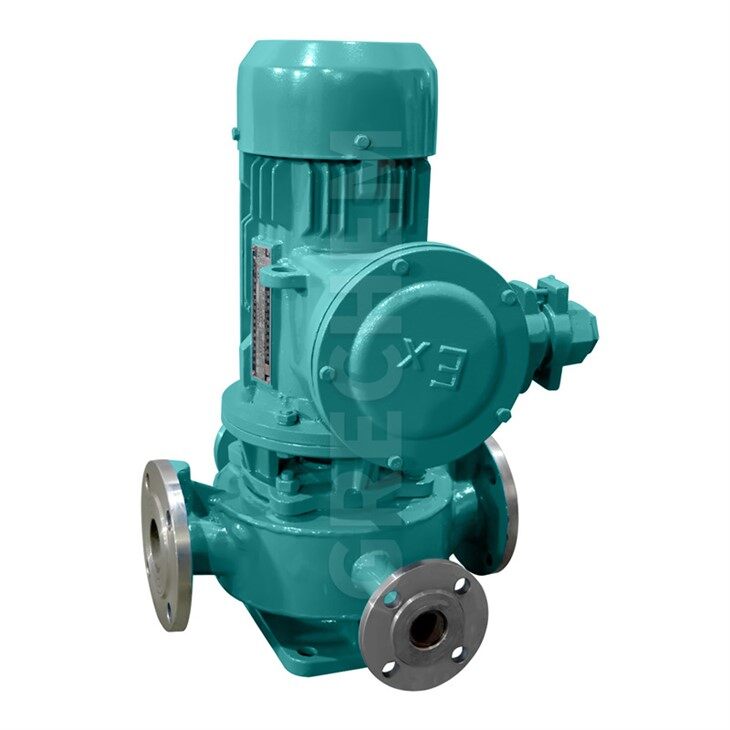

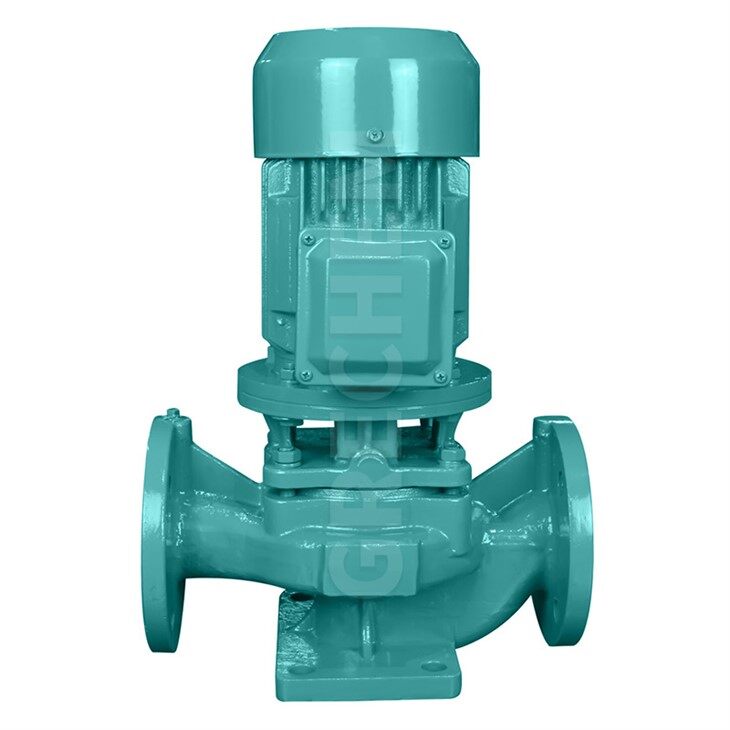

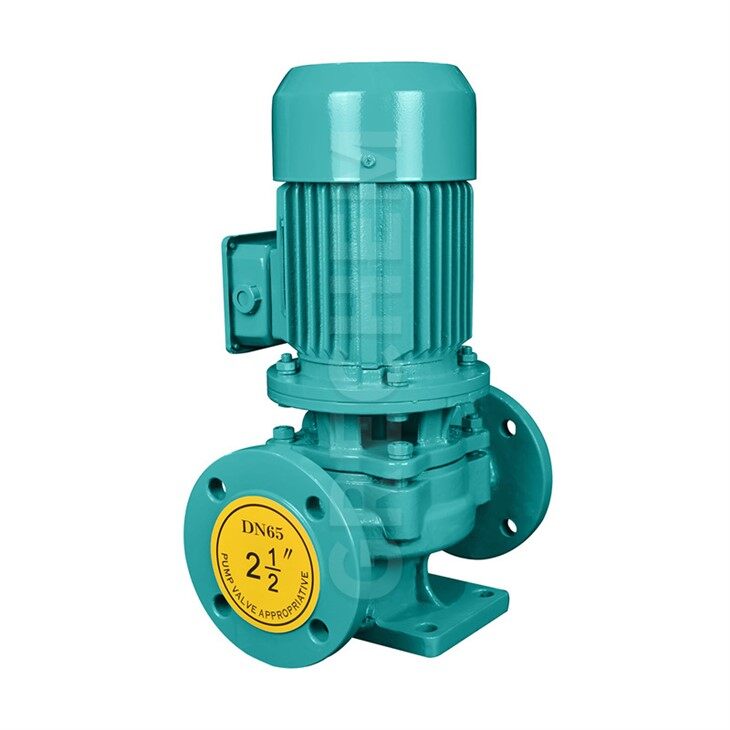

ISG rørledningspumpe
Funksjoner
1. ISG vertikal enkelt-entrinns en-sugesentrifugalpumpe er et høy-effektiv energi-besparende produkt som er vellykket utformet ved å ta i bruk egenskapsdataene til IS-modellen sentrifugalpumpe og de unike fordelene til vertikal pumpe og strengt i samsvar med ISO2858 verdensstandard.
2. ISGvannoverføring i linje pumpehar stabil kvalitet, pålitelig ytelse, lav støy og høy konsentrisitet av komponenter. Vi bruker høykvalitetslagre til motoren. Den kan smøres under kjøring. Impellere er dynamisk og statisk balansert, for å sikre vibrasjonsfri gang og lang levetid.
3. ISGvertikal i linje pumpebrukes til å overføre rent vann og andre væsker, hvis fysiske egenskaper ligner på rent-vann, i industri- og byvannforsyning og drenering, høye bygninger som øker vannforsyningen, hagevanning, brannslokkingsforsterker-, ekstern vannforsyning, varmesystemer, sirkulasjonsforsterker av kaldt og varmt vann i baderom. Den pumpede væsken skal være under 80 grader
4. Strukturen til ISG vertikalvannoverføringspumpeer kompakt, Den har en integrert horisontal struktur, vakkert utseende og mindre areal med okkupert land, som sammenlignet med de vanlige, er redusert med 30%.
Søknader
● Vannbehandling
● Bygg vannforsyning
● Kjemisk og petrokjemisk industri
● Farmasøytisk industri
● Mat- og drikkeindustrien
● Kjølesystem
● Gruveindustri
DESIGNSPESIFIKASJON
► Maks strømningshastighet: Opptil 1400 m³/t
► Maks hode: Opptil 150m
► Maks innløpskaliber: Opptil 1000 mm
► Maks uttakskaliber: Opptil 1000 mm
► Motoreffekt: Opptil 30 kW
► Maks arbeidstrykk: Opptil 1,6 Mpa
MODELL BETYDNING
YTELSESDATA
|
Modell |
Kapasitet |
Hode |
Fart |
Eff. |
(NPSH)r |
Aksel makt |
Motor makt |
|
(m3 /h) |
m |
rpm |
% |
m |
kW |
kW |
|
|
25-125 |
2.5 |
20 |
2900 |
36 |
2 |
0.6 |
0.75 |
|
25-125A |
3 |
16 |
2900 |
34 |
2 |
0.46 |
0.75 |
|
25-160 |
4 |
32 |
2900 |
32 |
2.3 |
1.09 |
1.5 |
|
25-160A |
4 |
28 |
2900 |
31 |
2.3 |
0.88 |
1.1 |
|
32-100 |
4 |
12.5 |
2900 |
40 |
2.3 |
0.38 |
0.75 |
|
32-125 |
3.6 |
20 |
2900 |
38 |
2.5 |
0.64 |
0.75 |
|
32-125A |
4 |
16 |
2900 |
36 |
2.5 |
0.48 |
0.75 |
|
32-160 |
3.7 |
32 |
2900 |
36 |
2.3 |
1.09 |
1.5 |
|
32-160A |
4.5 |
25 |
2900 |
34 |
2.3 |
0.8 |
1.1 |
|
32-200 |
4.5 |
50 |
2900 |
32 |
2.3 |
1.91 |
3 |
|
32-200A |
4 |
40 |
2900 |
31 |
2.3 |
1.4 |
2.2 |
|
32-125(I) |
6.3 |
20 |
2900 |
46 |
2.3 |
0.75 |
1.1 |
|
32-160(I) |
6.3 |
32 |
2900 |
40 |
2.3 |
1.37 |
2.2 |
|
32-200(I) |
6.3 |
50 |
2900 |
33 |
2.3 |
2.6 |
4 |
|
Mer produktdata du trenger, vennligst kontakt oss! |
|||||||
STRUKTURDIAGRAM
|
Punkt |
Beskrivelse |
|
① |
Pumpehus |
|
② |
Impeller |
|
③ |
Impellermutter |
|
④ |
Mekanisk tetning |
|
⑤ |
Pumpedeksel |
|
⑥ |
Aksel |
|
⑦ |
Støpsel |
|
⑧ |
Motor |
PUMPENS YTELSESKURVE
Funksjoner årsaker og feilsøking
|
Feil |
Mulige årsaker |
Feilsøking |
|
Pumpen suger ikke vann, både visere til manometer og vakuummåler hopper kraftig. |
en. Vanninngang er ikke vannpumpen nok. b. Luftlekkasje på vanninntaksrør og instrumenter, |
en. Fyll inn mer vann i vannpumpen. b. Stram og blokker luftlekkasjedelen. |
|
Pumpen suger ikke vann, høyvakuum vist på vakuumometer. |
en. Bunnventil ikke åpnet eller blokkert. b. For stor motstand på suget rørledning. c. Vannabsorpsjonshøyden er for høy |
en. Juster eller bytt bunnventil. b. Rengjør eller skift ut vanntilførselsrør c. Reduser vanntilførselshøyden. |
|
Ingen vann ute selv om trykket vises på manometeret. |
en. For stor motstand på utløpsrørledningen. b. Feil dreieretning. c. Impeller blokkert. d. Utilstrekkelig rotasjonshastighet. |
en. Rengjør eller forkort vannrøret. b. Kontroller rotasjonsretningen til motoren. c. Rengjør impeller. d. Øk rotasjonshastigheten til vannpumpen. |
|
Pumpestrømningshastighet redusert eller pumpeløft synker. |
en. Impellere eller rør sitter fast. b. For alvorlig slitasje på tetningsringer eller impeller. c. Rotasjonshastigheten er ikke nok. |
en. Rengjør impellere og rør. b. Skift ut skadede deler. c. Juster for å rangere rotasjonshastighet. |
|
For stort strømtap på pumpen |
en. Fylldekselet er for strammet, og pakkboksen er oppvarmet. b. Løpehjul og tetningsringer er slitt. c. Strømningshastigheten er for høy. |
en. Løsne dekselet på fyllet b. Eliminer mekanisk slitasje. c. Reduser åpning av portventil for vannutgang. |
|
Unormal lyd inne i pumpen, ingen vann ut av den. |
en. For stor motstand i vanntilførsel rør. b. Luftinntrengning i vanninnløpsrøret. c. Strømningshastigheten er for stor, noe som fører til lufthulrom. |
en. Reduser høyden på vanntilførselen, og forkort lengden på vanntilførselsrørene. b. Blokker luftlekkasjedeler. c. Juster utgangsventilene for å få pumpen til å fungere innenfor det angitte området. |
|
Vannpumpevibrasjonen er for alvorlig. |
en. Lufthulrom i pumpe, impellere er ikke balansert. b. Pumpespindel og motor er ikke på samme senterlinje. c. Fotbolter løsnes. |
en. Eliminer lufthuler, balanser impellerne. b. Juster koaksialiteten til vannpumpen og motoren. c. Stram til fotboltene. |
|
Motoren blir varm. |
en. Strømningshastigheten er for høy. b. Lager skadet. c. Spenningen er for lav. |
en. Gass på utløpsventilen. b. Bytt lager. c. Spenningsstabilisering |
|
Pumpen lekket |
en. Mekanisk tetning skadet. b. Sandhull eller brudd dukket opp. c. Feiljustering av tetningsansiktet. d. Stram fundamentbolten løs |
en. Bytt ut. b. Sveiset eller erstattet. c. Sett sammen igjen d. Skrudd opp. |

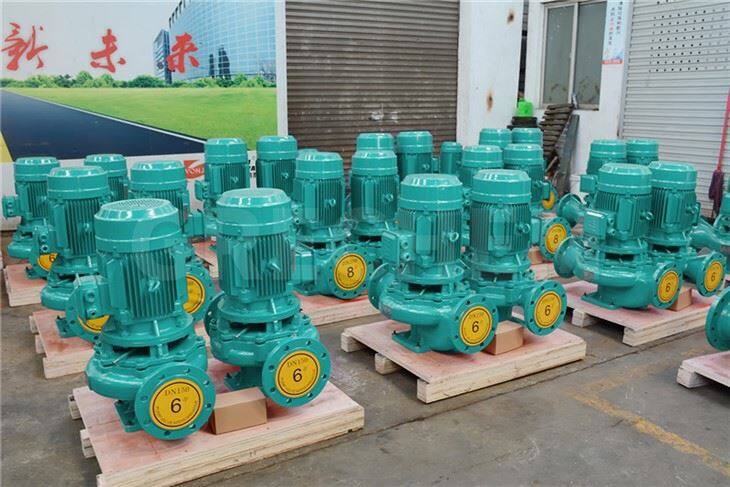

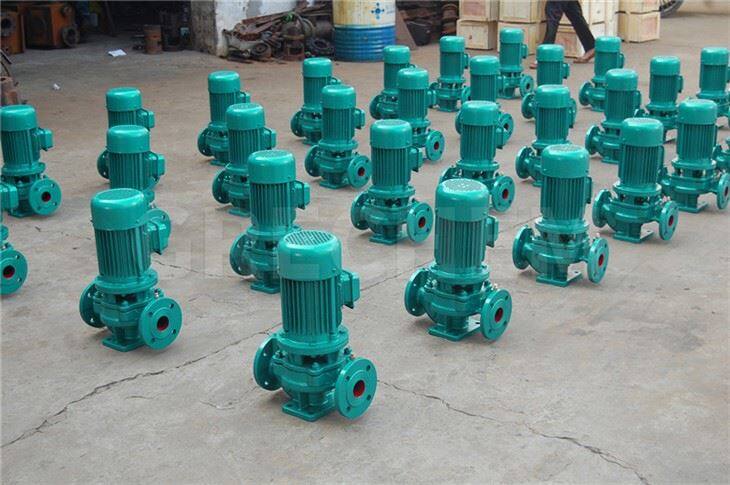

PRODUKSJONSPROSESS
FAQ
Driftsprinsippet til innebygd vannpumpeer identisk med standard sentrifugalpumper, sentrert på sentrifugalkraften som utøves av pumpehjulet:
Motoren driver pumpehjulet til å rotere.
Motorakselen er direkte koblet til pumpeakselen (vanligvis i en koaksial konfigurasjon). Når motoren går, roterer pumpehjulet med høy hastighet.
Væske får energi inne i pumpehjulet
Væske kommer inn i impellersenteret (impellerøye) aksialt gjennom pumpeinntaket. Under sentrifugalkraften som genereres av pumpehjulets rotasjon, blir den slynget mot den ytre periferien av pumpehjulet.
Det genereres trykk og strømning
Ved å bli kastet ut av pumpehjulet, omdannes væskens kinetiske energi til trykkenergi. Den strømmer deretter gjennom pumpehuset mot utløpsrøret, og skaper kontinuerlig strømning.
Undertrykkssug skapes
Etter hvert som væske støtes ut, synker trykket ved impellersenteret, og danner en sone med negativt trykk. Dette trekker inn ekstern væske kontinuerlig, noe som muliggjør vedvarende sug og levering.
En vertikal pumpe er en type pumpe hvis aksel er installert vinkelrett på horisontalplanet. Dens mest bemerkelsesverdige funksjon er at drivmotoren vanligvis er plassert over pumpen og koblet til pumpehjulet nedsenket i væsken under via en lang aksel. Denne unike strukturen gir den uerstattelige fordeler i visse applikasjonsscenarier.
|
Trekk |
Vertikal pumpe |
Horisontal pumpe |
|
Fotspor |
Vertikale pumper tar mindre plass, de trenger ikke nødvendigvis fundamentering. |
Horisontale pumper opptar mer plass, har en base og krever et fundament. |
|
Tilkoblingstype |
Vertikale pumper er vanligvis satt sammen fra bunnen og oppover, med motoren og pumpehuset vanligvis koblet sammen via en flens. |
Motoren til en vertikal pumpe er vanligvis koblet til pumpekroppen via en flens, bruker en kobling for å koble til motoren, og krever regelmessig justering. |
|
Vedlikehold: |
Vedlikehold av vertikale pumper er relativt vanskelig. For eksempel, ved service av løpehjulet, må hele den øvre delen fjernes før arbeidet kan starte. |
Horisontale pumper er relativt enkle å vedlikeholde; for eksempel, med pumper av ISW-type, kan du utføre impellervedlikehold ganske enkelt ved å fjerne innløpsrøret. |
|
Installasjon |
Vertikale pumper er integrert sammenkoblet og relativt enkle å installere. |
Horisontale pumper krever presisjonsjustering etter installasjon. |
En rørledningspumpe, ofte direkte referert til som en rørledningspumpe, er en sentrifugalpumpe spesielt designet for direkte installasjon i horisontale eller vertikale rørledningssystemer.
Hovedfunksjonen er at pumpens innløp og utløp er på linje med samme akse og har samme diameter, slik at den kan kobles direkte i rørledningen som en rørseksjon.
De aller fleste rørledningsvannpumper er sentrifugalpumper. Motoren driver løpehjulet til å rotere med høy hastighet, og væsken inne i løpehjulet blir kastet utover av sentrifugalkraft, noe som øker hastigheten og kinetisk energi. Når væsken forlater pumpehjulet og kommer inn i pumpehuset, utvides strømningspassasjen gradvis, noe som får væsken til å bremse, og den kinetiske energien omdannes til trykkenergi (statisk trykkhøyde), og genererer derved et visst løft (trykk) for å skyve væsken mot utløpsrøret.
